LNB Twin Inverto Red Extend

Sale! LNB Single Long Neck Inverto Red 40mm View larger

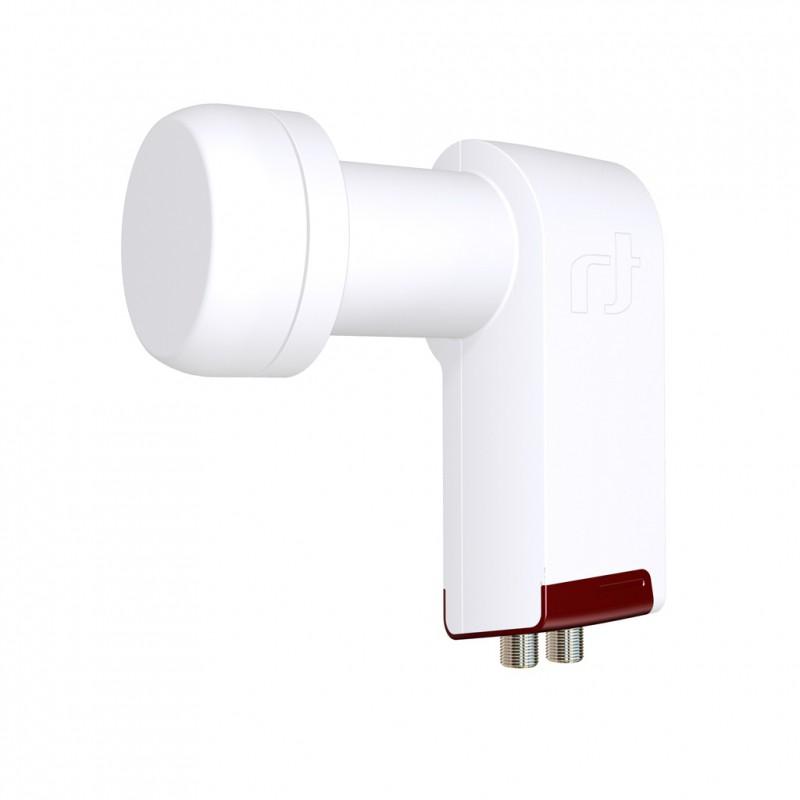

LNB Twin Inverto Red Extend Long Neck 40mm

This product is no longer in stock

20,00 €

More info

Low Band Input Frequency Range: 10.7 ~ 11.7 GHz

Low Band Output Frequency Range: 950 ~ 1950 MHz

Low Band LO Frequency: 9.75 GHz

High Band Input Frequency Range: 11.7 ~ 12.75 GHz

High Band Output Frequency Range: 1100 ~ 2150 MHz

High Band LO Frequency: 10.6 GHz

Noise Figure: 0.3 dB Typ. (0.7dB Max.)

LO Initial Accuracy: +/- 1.0 MHz Max.

LO Temperature Drift: +/- 3.0 MHz Max.

Phase Noise (@ 10 kHz): - 80 dBc / Hz Max.

Conversion Gain: 55 dB Min.

Gain Ripple (Over 26 MHz Bandwidth): +/- 0.75 dB Gain Variation (Over Full Band) +/- 4 dB Max.

Image Rejection: 40 dB Min.

1 dB Compression Point (@ Output): 1 dBm Min.

Cross Polarization Isolation: 22 dB Min.

Control Signal Ca (Vertical Polarization): 11.0 ~ 14.0 V

Control Signal Cb (Horizontal Polarization): 16.0 ~ 20.0 V

Control Signal Cc (Band Switching): 22 +/- 4 kHz

Output VSWR: 2.5 : 1

In-Band Spurious: - 60 dBm Max.

Current Consumption: 120 mA Max. @ 11 ~ 20V

Operating Temperature: - 30 °C ~  + 60 °C

Output Impedance: 75 Ω

Output Connector: F-Type (Female)

Weight: 132 g
