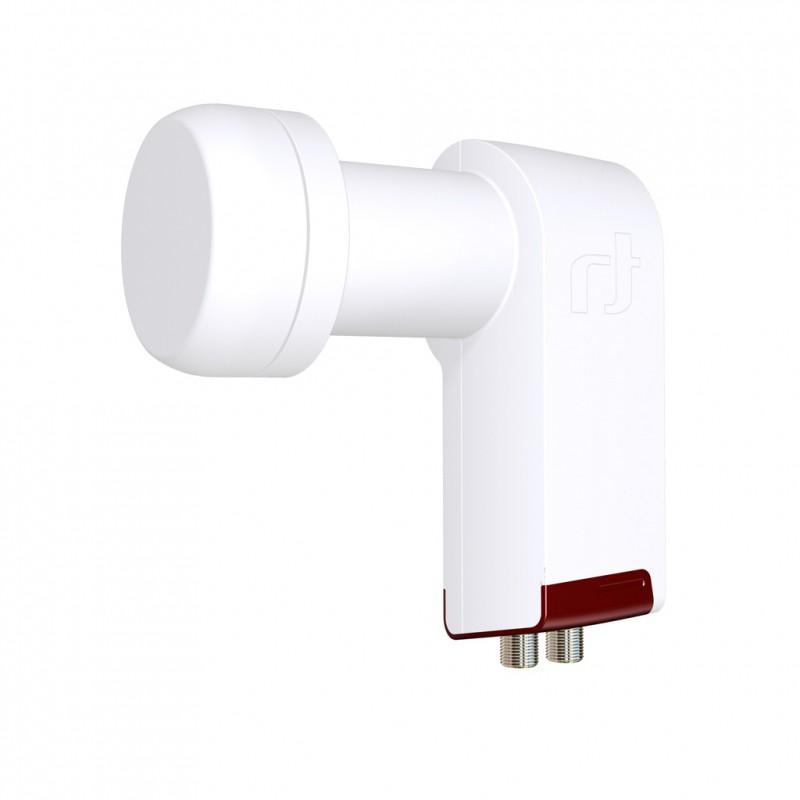

LNB Twin Inverto Red Extend

Gamme de fréquence d'entrée à bande faible:10,7 ~ 11,7 GHz

Plage de fréquence de sortie bande basse: 950 ~ 1950 MHz

Basse bande LO Fréquence: 9,75 GHz

Gamme de fréquence d'entrée à bande élevée: 11.7 ~ 12.75 GHz

Gamme de fréquence de sortie à bande élevée: 1100 ~ 2150 MHz

Haute fréquence LO Frequency: 10.6 GHz

Bruit Figure: 0.3 dB Typ. (0,7 dB max.)

LO Précision initiale:  +/- 1,0 MHz Max.

LO Dérive de température:  +/- 3.0 MHz Max.

Bruit de phase (@ 10 kHz):  - 80 dBc / Hz Max.

Gain de conversion: 55 dB Min.

Ondulation de gain (bande passante de plus de 26 MHz):  +/- 0,75 dB Variation de gain (sur toute la bande) +/- 4 dB Max.

Rejet de l'image: 40 dB Min.

Point de compression de 1 dB (@ Output):  1 dBm Min.

Isolation de polarisation croisée: 22 dB Min.

Signal de contrôle Ca (polarisation verticale):  11,0 ~ 14,0 V

Signal de contrôle Cb (polarisation horizontale):  16,0 ~ 20,0 V

Signal de contrôle Cc (commutation de bande):  22 +/- 4 kHz

Sortie VSWR: 2.5: 1

In-Band Spurious: - 60 dBm Max.

Consommation: 120 mA Max. @ 11 ~ 20V

Température de fonctionnement:  - 30 ° C ~ + 60 ° C

Impédance de sortie: 75 Ω

Connecteur de sortie: F-Type (femelle)

Poids: 132 g
